Контрольный блок Tibbo Se

Serial Tap - доступный сниффер для мониторинга связи UART RS232, RS485 и TTL-уровня. Снайпер отбирает данные и линии управления последовательными ссылками и отправляет записанные данные в программное обеспечение IO Ninja в режиме реального времени.

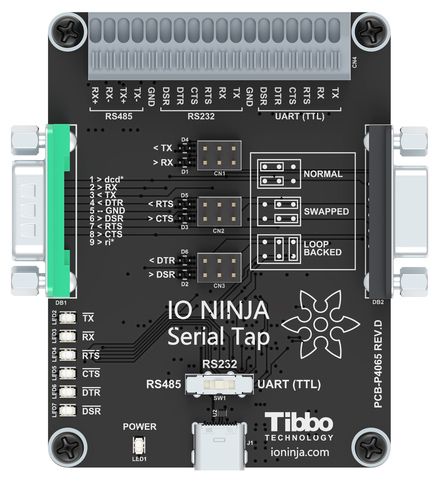

Все входы серийного реле доступны на быстроразъемной клеммной колодке. Tap также оснащен двумя разъемами DB9 для мониторинга «клина» связи RS232. На плате предусмотрены перемычки для обмена сигналами RS232 с обратной связью и шлейфом, а также двухцветные светодиоды для индикации состояния линии RS232. Перемычки и двухцветные светодиоды дают Tap возможность дополнительного использования его в качестве простого инструмента для отладки проблем с подключением RS232.

Ключевая особенность

• Три режима работы: RS232, RS485 и TTL-уровень UART
• Быстроразъемная клеммная колодка облегчает удобную проводку
• Мониторинг линий TX, RX, RTS, CTS, DTR и DSR
• Встроенные светодиоды для индикации состояния линии
• «Клин» мониторинг сообщений RS232:
  • Разъемы DB9 для установки Tap «между» устройствами RS232
  • Перемычки для обмена и шлейфа RS232-сигналов в каналах сигналов TX / RX, RTS / CTS и DTR / DSR
  • Двухцветные светодиоды для различения положительных, отрицательных и нулевых уровней напряжения на линиях RS232
• Интерфейс USB 2.0 для ПК с программным обеспечением IO Ninja

Технические характеристики оборудования

• Интерфейс USB 2.0, полноскоростной (12 МГц), разъем USB-C
• Максимальные скорости:
  • Режим RS232: до 1 Мбит / с
  • Режим RS485: до 3 Мбит / с
  • Режим UART на уровне TTL: до 3 Мбит / с
• Поддерживаемые уровни логики TTL: от 3,3 В до 5 В
• Механические размеры: 82 x 74 x 30 мм
• USB-питание, не требуется дополнительная внешняя мощность
• Поставляется с кабелем USB-C и двумя разностными переключателями DB9
