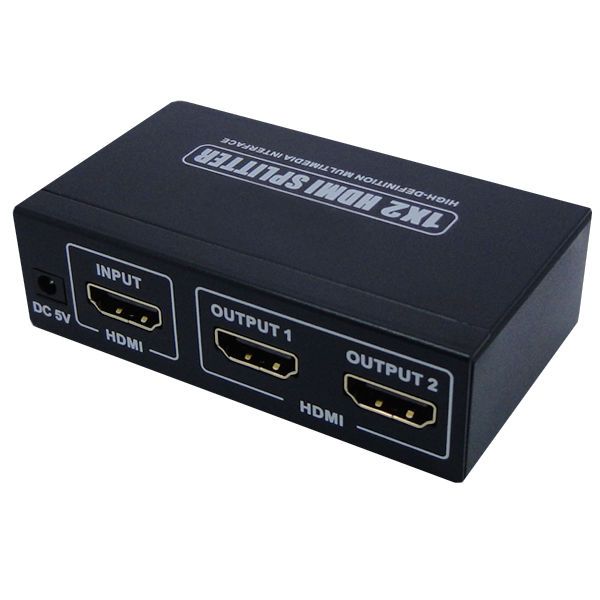

HDMI Audio Video Splitter

Вступление

1. Один входной сигнал HDMI 1.3b разделен на два приемника HDMI 1.3b

2. Протокол HDCP 1.2 совместимый

3. Поддержка ЦИК

4. Поддержка глубокого цвета 30 бит, 36 бит

5. Поддержка Blue-Ray 24/50 / 60fs / HD-DVD / xvYCC

6. Цифровой аудиоформат, как DTS-HD / Dolby-trueHD / LPCM7.1 / DTS / Dolby-AC3 / DSD

7. Поддержка сигнала

8. Поддержка ввода до 15 метров AWG26 HDMI 1.3 стандартная длина кабеля,  выход до 25 метров AWG26 длина кабеля

9. Без потери качества

10. Устанавливается за минуты

11. Нужен источник питания постоянного тока 5В / 4А

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Версия HDMI …………………………………………………………………………… HDMI 1.3b

Версия HDCP ………………………………………………………………………… .... HDCP1.2

Разрешение HDMI ……………………… .... 24/50 / 60fs / 1080p / 1080i / 720p / 576p / 576i / 480p / 480i

Поддержка видео в цветном формате ………………………… .. ……………. 24 бит / глубокий цвет 30 бит, 36 бит

Поддержка аудио формата ………………. DTS-HD / Dolby-trueHD /LPCM7.1/DTS/Dolby-AC3/DSD

Максимальная полоса пропуска…………………………………………………………………………… ..225 МГц

Максимальная полоса пропуска передачи …………………. ………………………………… 6,75 Гбит / с

Сигнал TMDS ввода / вывода …………. ………………………… .. ………… 0,5 ~ 1,5 Вольт на пт (TTL)

Входной / выходной сигнал DDC …………………………………………… .. ………… 5Volts pp (TTL)

Расстояние до входного кабеля ..… ... ………………………. …… ≤15 м AWG26 Стандартный кабель HDMI 1.3

Расстояние до выходного кабеля …………………………….…… ≤25 м AWG26 Стандартный кабель HDMI 1.3

Макс рабочий ток ……………………………………………………………………… ....... 2.4A

Формат адаптера питания. Вход: ………… ...... AC (50 Гц, 60 Гц) 100 В - 240 В; Выход: DC5V / 4A

Диапазон рабочих температур …… .. ……………. ………………………………… (от -15 до + 55 ° C)

Диапазон рабочей влажности ………………………….…. ……… .5 до 90% относительной влажности (без конденсации)

Размер (Д х Ш х В) ………………………………. ……………………… 106 * 52 * 20 мм

Вес…..………………………………………………………..…….………………………. 0.13kg

Эксплуатация и подключение:

 1. Подключите один кабель от устройств-источников HDMI к входу HDMI Splitter.

 2. Подключите один кабель от каждого дисплея (монитора или проектора) к выходам HDMI Splitter.

 3. Подключите источник питания 5 В к разветвителю HDMI 1x16 .
